山西智能混水机组介绍

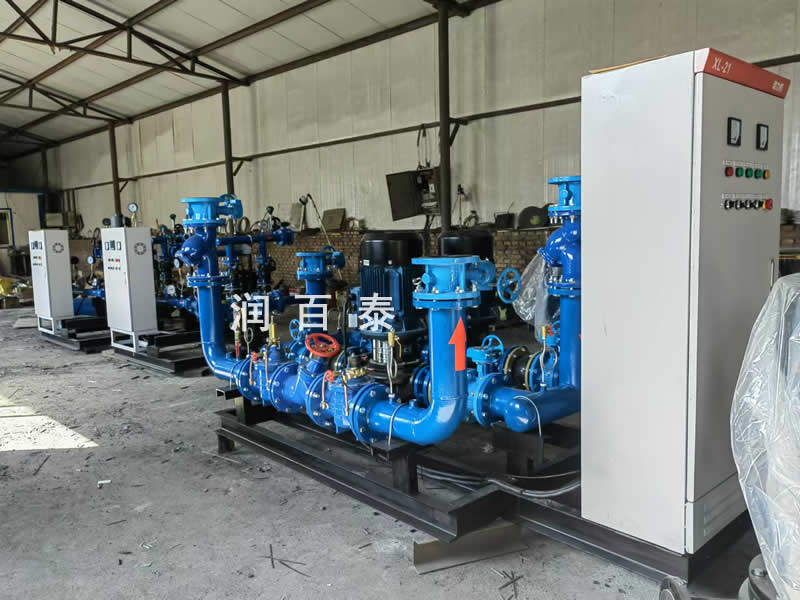

山西润百泰公司生产的智能远程全自动低区直连供热机组可应用于大型小区混水站，配备了混水泵、反冲洗过滤器，电磁流量计，电动关断蝶阀，电动调节阀等，直连混水采暖机组分为楼前混水装置、全流量混水加压机组、半流量混水调温机组、智能全自动调温换热机组。

直联混水供热系统主要由电动调节阀、泵组、变频控制柜、系统管道、阀门及仪表等组成，末端混水装置可以提高末端供回压差，增加循环流量，改善用户供热体验，主要设备的设计、制造、包装、运输、储存、试验、验收、调试应采用符合国家相关的制造标准(规范)

末端混水装置需配备智慧变频高效静音增压泵，配备一级能效永磁电机，集成变频调节功能，智能混水机组将换热站内的所有设备集成与一体，按实际要求和现场需要灵活配置，包括但不局限于：节能控制系统，自动安全保护系统，热计量，远程通信系统等。

PLC混水机组控制策略：机组采用了现场无人值守的设计原理，一方面满足系统节能运行的要求，另一方面更加注重系统安全运行的保护。在混水系统中，热网的一、二级网系统互不独立，压力相互耦合影响，因而合理设置系统供回水温度和压力的控制点，对系统加强安全保护，充分发挥混水系统的节能优势非常重要。

山西润百泰公司生产的直连混水机组自动化程度高：设备由智能中央处理器控制，工作泵、备用泵运行、切换全自动处理，出现故障及时发出声光报警，通过面板显示用户可直观快捷地找出故障原因。

变频直连混水设备控制功能齐全：采用多台泵循环变频方式，减少了直接启动时对电网的冲击和干扰，并使各台主泵遵循先开先停、先停先开机会均等原则进行选择工作，从而延长机组的寿命。可设置为定时开关控制，通过系统内设置定时时钟，实现定时开关循环泵，用于系统定时供暖。

直连混水机组设备结构及附件
1）、设备基础及安装要求：设备的安装按照设备说明书及设备厂家现场指导来进行；
2）、随机技术文件：
①产品外形尺寸、安装图。
②产品《安装操作维护手册》。
③电控原理图及端子图。
④产品出厂合格证。

直连混水供热机组的控制系统
1）、电气控制系统与主机采用一对一的控制方式，控制箱防护等级为IP55。
2）、西门子PLC+Smart 700触摸屏控制系统
3）、手动/自动/停止运行功能
4）、三种工作方式：
自动工作方式：自动方式是作为正常供暖状态下的一种工作方式。当正常供水后即选定该种方式，在自动方式工作时，一切管网的不同供热要求。
手动工作方式：该操作方式是专为手动变频、自动二种工作方式均发生故障时，为用户应急设置的一种工作方式，该工作方式完全采用最简单的启动方式，这种方式在操作面板上直接启停任何一台水泵电机，而不通过PLC或中央控制部分，即可在系统死机的情况还可以让系统工作起来。一般只有在自动失灵的情况下才采用。
手动变频工作方式（触摸屏）：这种工作方式可独立选择进行单台循环水泵的变频启动，主要应用于循环水泵或管网进行调试以及检修后投运，一般来讲由于管网尚属未正常情况。易造成管网超压损坏供暖管路，同时由于频繁大电流启动对电网产生冲击，只要实时输入的试验压力，系统自动将压力稳定，本工作方式完全在人机界面的监视遥控下工作，使用起来十分方便。
5）、短路、过流、过载保护功能；欠压保护；
6）、控制系统为普通用户配备有与中控室通信接口，接口方式为无源触点，中控室可通过此接口对系统进行给定、起/停、监控报警、读取参数等操作。
7）用户可通过触摸屏人工干预参数设置，实现真正的人机界面。
8）、主要元件品牌：
a、PLC：西门子 +Smart 700触摸屏。
b、变频器：ABB、施耐德；
c、断路器、接触器、热继电器：施耐德；
d、箱体：户外型，防护等级为IP45，不锈钢304，厚度1.5mm以上。

直连混水采暖机组的交货日期、地址及包装、运输
A、交货日期、地址：以合同为准。
B、提供的全部货物须采用相应标准的保护措施进行包装。这种包装应适于长途运输，并有良好的防潮、防震和防野蛮装卸、防腐蚀等保护措施。备品备件及工具单独装箱且均特殊标记，注明“备件”、“工具”字样以确保货物安全运抵现场。供方应承担由于包装不妥而引起货物锈蚀、损坏和丢失的责任。
C、供方负责将设备材料运送至交货地点，设备材料到达交货地点后，需方负责卸货。

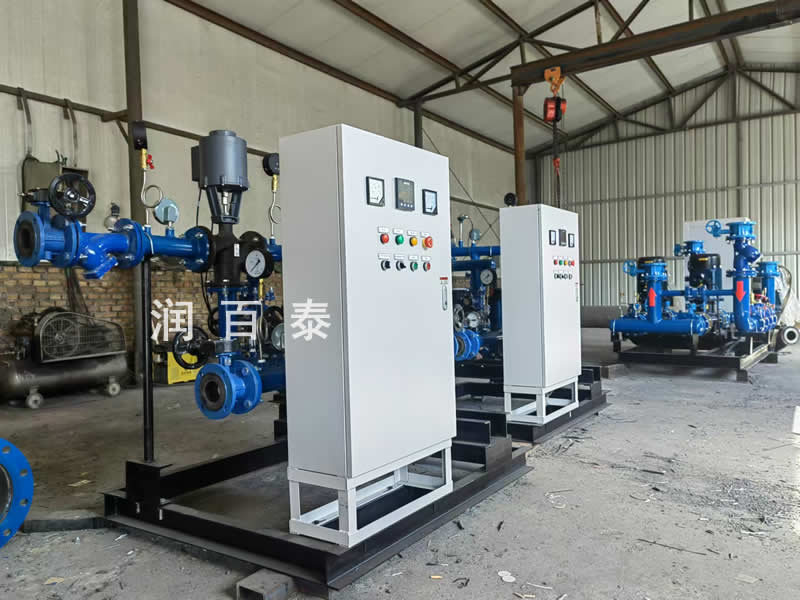

智能直连混水机组的配电柜箱体不锈钢304，防护等级IP65，电气元件品牌为施耐德， 西门子PLC，10寸触控屏，预留以太网接口，变频器为ABB或施耐德.
混水机组无论在运送、储存及安装期间应采取正确的保护设施，以确保设备在任何情况下不受破损，混水机组之选型,如水泵流量、扬程不能小于设备明细表中所示要求。
混水机组整体水压试验压力为 1.5 倍工作压力。混水机组管道接口均采用法兰连接，阀门均用法兰连接（管径DN≤25mm 时，螺纹连接）。

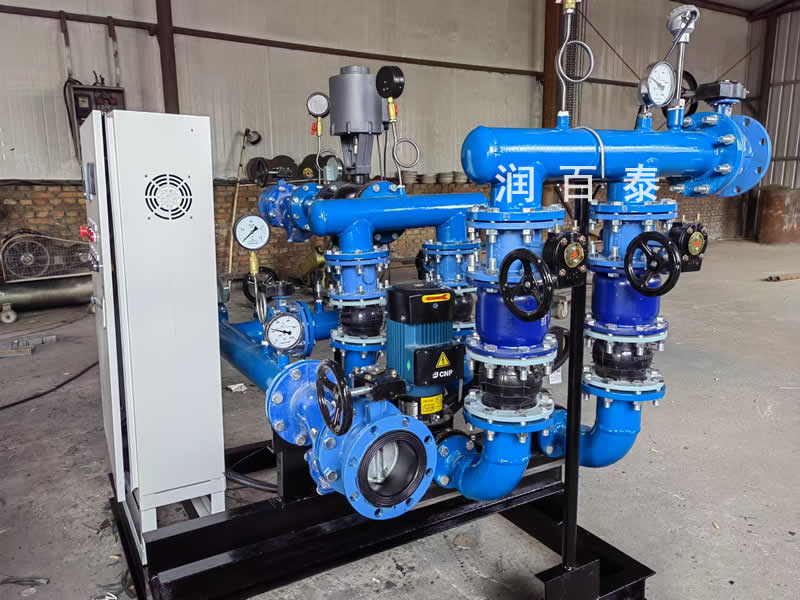

混水机组由以下设备及部件组成；循环水泵(变频)、 控制器、以及相关阀门及配件。由原厂组装及固定 于一钢制底座上，底座由弹簧减震器与基础相连，所有部件间的管道连接和接线均有在制造厂内完成，并通过有关测试，
混水机组内各设备品牌均须为经甲方批准或认可的品牌，各部件及设备可以为不同品牌，但 必须于工厂内进行组装，并且必须经工厂内测试以及实际工程运行后 证明可以满足系统设计要求。
混水机组在正常运行时所产生的震动及噪音必须不能超过指定 的标准。如高于限制时，须提供减震和降噪音措施。

直连混水装置的需方责任和义务
1、负责设备安装，项目设备安装按供货方确认的设备安装图安装。
2、需方有权对供方设备制造、检验方法等进行审查或现场检查，对发现产品质量或包装不符合要求提出异议时，供方将积极考虑、提出解决方案使设备更臻完善。但需方审查或现场检查意见不排除供方提供本技术协议规定的优良设备之责任；
3、当直连混水设备到达项目安装现场后，由需方负责卸货，且需方根据供方运单和装箱单对货物的包装、外观及数量进行清点检验。
直连混水机组的验收标准及性能保证
设备验收分为两个阶段：设备到场验收、设备带负荷运行验收。
1、直联混水机组设备到场验收
（1）. 智能混水机组设备到场验收组织：设备到场后，需方根据供方运单和装箱单对货物的包装、外观及数量进行清点检验，并根据技术合同文件相关要求对设备进行检验；
（2）. 直联混水设备到场验收内容：设备外观无损伤、磕碰；设备有完整的标牌，且清晰易见；设备数量、材质、规格参数符合技术协议或合同约定要求。
（3）. 直连混水机组验收文件：设备到场后，由需方提供验收文件。验收合格，双方签署设备到场验收记录。如验收不合格，供方需对设备进行修复、补充及完善。
（4）. 其他约定：如需方在提供验收不合格通知单之后7天内，供方不进行回复或对设备进行修复、补充及完善，需方对设备进行退货或其它处理，产生费用由供方负责。
2、直连混水设备带负荷运行验收
检测方法及性能保证值：
保证混水直连机组设备在其扬程达到要求的扬程时，其处理量达到要求的流量；
1）、泵和电机都应在制造厂进行性能测试，提供相关标准出厂的测试报告。
2）、带负荷运行，流量扬程达到约定值，正常稳定运行30天，且无泄漏和腐蚀情况，以证明设备符合技术要求。
验收文件：设备通过以上检测没有发现异常，则安装验收合格，双方签署设备带负荷运行验收合格文件。
如果由于供方原因导致不能达到合同规定的技术指标时，供方将整改达到合同要求的技术指标。如因需方引起的，由需方负责整改。

智能高低区并网直连混水机组自动化程度高：设备由智能中央处理器控制，工作泵、备用泵运行、切换全自动处理，出现故障及时发出声光报警，通过面板显示用户可直观快捷地找出故障原因。
PLC变频直连混水机组控制功能齐全：采用多台泵循环变频方式，减少了直接启动时对电网的冲击和干扰，并使各台主泵遵循先开先停、先停先开机会均等原则进行选择工作，从而延长机组的寿命。可设置为定时开关控制，通过系统内设置定时时钟，实现定时开关循环泵，用于系统定时供暖。
高低温并网直连机组的质量保证
1、质保期：以合同为准；
2、设计、制造过程质量控制，按国家相关规范执行，所设计、制造的产品保证完全符合相关的合同及技术协议规定的标准，并附有完善的质量检验合格证。
3、高低温直连混水机组的发运、质量控制完全按相关合同和技术协议要求执行，并有相应的防潮防水防冲击力等防护措施（出口设备按出口设备包装要求进行装箱）。
4、供方所供产品设备，在保修期内，供方对所供设备因质量原因造成的损坏，提供免费维修或更换，更换的零部件从更换之日起亦有一年的保修期。
5、系统设备的设计、制造将始终贯彻相应合同、技术协议和技术规范书的要求，并在制造过程中，对设备的材料、连接、组装、工艺、整体以及功能进行试验和检查。
6、供方保证所提供的直连混水设备是全新的，设备技术可靠、使用寿命长、运行消耗低，并保证系统能够安全、稳定、长期运行，在正常使用和维护条件下，保证设备连续正常运行时间不低于8000小时。

直连混水机组厂家售后服务
1、直联混水机组质保期内，供方接到需方反应质量问题的通知，保证在8小时内电话或邮件答复，48小时内赶到现场处理问题。质保期内若供方不履行售后服务，按合同相关条款处罚；如果由于供方提供的技术文件、图纸或描述有指导性错误，使得设备在安装、试运行期间出现缺陷或损失，供方应尽快免费修复或更换与技术合同相符的同等质量设备，由此产生的相关费用、风险由供方承担，同时质保期应相应顺延。
2、直连混水机组质保期内如设备发生设备质量问题，需方可要求供方上门维修或将需维修的零部件发送供方厂内维修，因维修所产生的全部费用均由供方承担，如供方未履行上述义务或征得供方同意的前提下，需方有权根据实际情况自行或委托第三人维修，费用均由供方承担。质保期满后，供方将继续提供服务，服务费用另行协商。因用户原因造成设备破损不在保修范围内。
3、高低区并网直连混水机组的售后区域包含山西、河北、陕西、甘肃、青海、内蒙古、新疆、辽宁、吉林、黑龙江等地区。
智慧混水机组设备混水后供回水压力达到2公斤以上，回水压力通过减压阀组调整后，不得高于热网回水正常运行压力。混水后供水温度与热网供水温度差不得大于5℃。智慧混水装置采用节约变频柜，电机变频控制一体化设计，0-50Hz全变频无极调节，高性能数字PID控制一键自整定，可接入温度、压力等模拟量信号，具体485通信接口，可接入远程控制系统。IP55防护等级，电气设备防水防尘。
